中央空调(地源热泵)水力模块

  • 发布时间:2020-03-18
  • 产品品牌:杭桂
  • 产品型号:HGSL
  • 连接形式:法兰
  • 产品材质:碳钢,不锈钢
  • 公称通径:15-500
  • 行业应用:中央空调,地源热泵,循环水

中央空调(地源热泵)水力模块

水力模块

 水力模块

 应    用中央空调水系统

 配    备 泵组、阀组、自动补水

 用    于 地源热泵、空气源热泵

目录

1 组成原理

2 应用

3 特点

4 系统配件

组成原理

1、 水力模块用于地源热泵、空气源热泵、风冷模块等中央空调水系统冷媒水、冷却水、卫生热水循环输送,配备泵组、阀组、自动补水、安全组件、旁通组件、系统清洗排污组件及控制元件等,系统内有镀锌管连接而成。

2、 水力模块可根据末端需求自动调整水泵运行频率,单双泵自动切换、具备电源保护、相序保护、热保护、缺水自动保护、高温低温保护、高压低压保护等安全功能。

3、 运用了水力系统模块化整合设计方案,是一个完全预制成套经过严格监控生产的产品。水力模块在具有节能环保、节省时间和投资、提高工程质量的同时,还兼备运用灵活、安装快捷等特点,是工业、商业及民用建筑等水系统输配的最佳选择。

应用

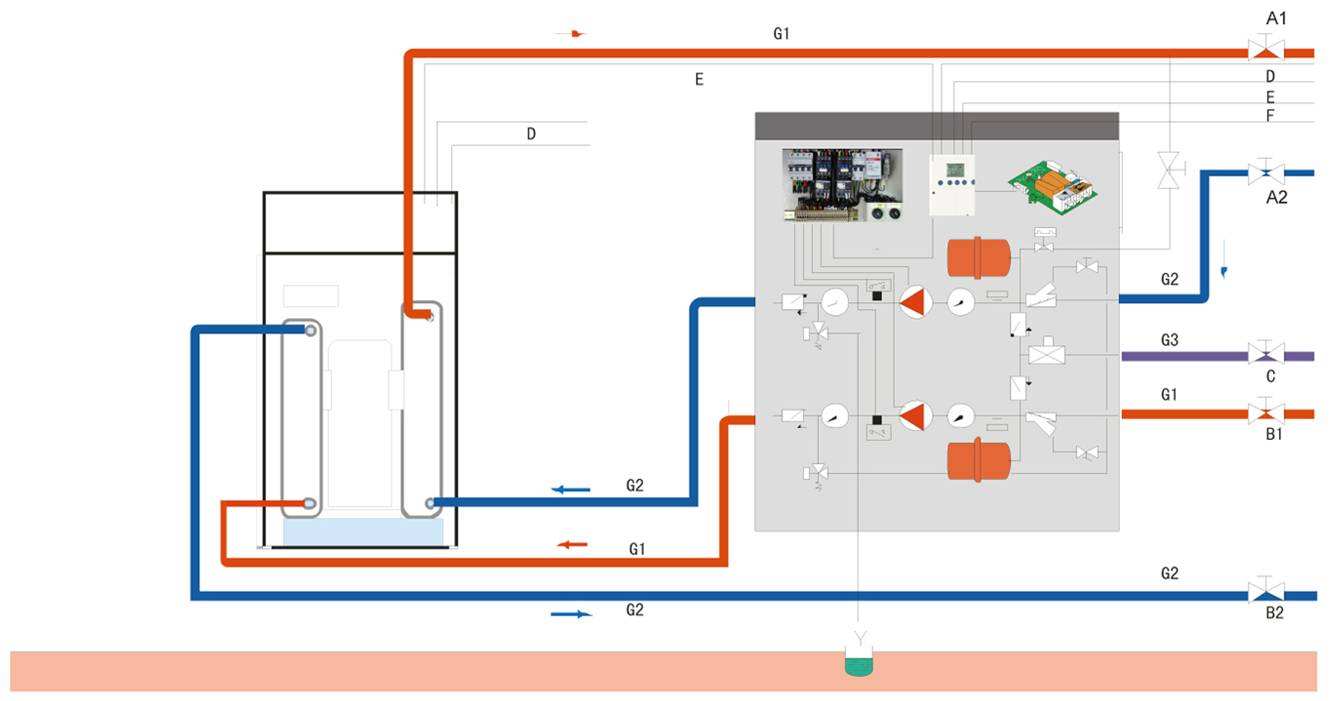

水力模块就是把水泵、阀件、过滤器、定压补水装置、水泵控电控柜等等(几乎是除了主机以外所有的东西)集成在一个箱子里面,在安装的时候,只有主机和水力模块两个整体设备,管路也非常简单,就是将这两个设备连接起来再把负载侧和源侧管道接到相应位置就可以了。这样做的目的一是减少机房的占地面积,二是增加机房的美观程度,三是安装方便,可以在工厂定制,在现场只需要简单的组装即可。

水力模块适用于中央空调水系统空调水、冷却水、卫生热水循环输送及其它水介质的输送。

可与任何水循环中央空调机组配套使用,单台最大推配套制冷量高达360KW,超出可多台并接供应。适用于地源热泵、空气源热泵、分体太阳能、燃气锅炉和常规清水、供水领域等暖通空调产品的配套应用。

特点

1、系统整合、节省空间  水力模块集水泵,阀门,安全组件,自动补水,旁通补水,系统清洗排污组件及控制一体,屏弃原有复杂的机房和繁琐的控制系统,紧凑型设计,单台机组占地面积仅1-2m2。

2、安装快捷、节约成本  水力模块一台机组等于一个机房的功能,把2天以上的机房施工缩短为2个小时的机组安装,节约了70%以上施工的时间和材料成本。

3、方便管理,维护简单  水力模块原有分散式组合的各种部件与设备在机房内敞开,现在整合在一台封闭式机组中,减少人为和环境对设备的损伤,设备使用的使用的寿命提高40%以上,同时减少了维护和检修的成本。

4、专业设计,品质保证  水力模块的核心部件经过专业的精选设计,并经过严格的测试与调试,机组内管路全部采用镀锌管和铜材质,确保整机性能的优良可靠。

5、智能控制,技能安全  水力模块系统可与主机和室内末端进行联控通讯,智能控制可实现季节自动切换的功能,运行过程实时监控,提高了整个工程系统运行的稳定性,比传统分布式机房技能30%以上。

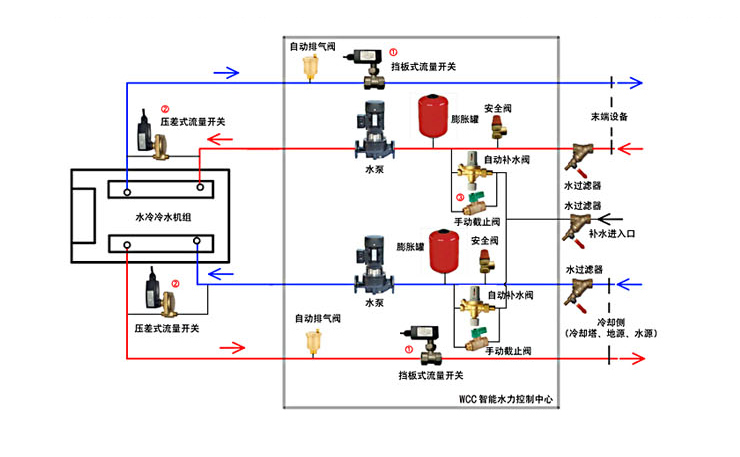

系统配件

热水侧水泵:

生活热水热量输送动力源,


空调循环泵:

从主机到空调未端的冷热水的输送动力源,

冷热水主机:

为中央空调及热水系统提供制冷,制热所需要的空调冷热水或生活热水

地源侧循环泵:

冷热源水的输送动力源,

膨胀罐:

当空调水系统采用闭式环路循环时,为给于系统中存水因温度变化而引起的体积膨胀余地并有利于系统内空气地排除,应该在管路系统上连接膨胀罐,同时在许多水系统中,膨胀水箱还兼做定压水箱用。

水流开关:

通过感受水流量的变化,根据已设定好的开关值自动切断或闭合电路的控制元器件,在水系统中是断水、缺水的保护装置。(通常分主机内置水流开关和外置两种情况)

安全阀:

专用于空调系统,当系统压力超过设定值能自动泄压,保护管路其他元件免受超压危害。空调安全阀一般安装在系统的回水端靠近膨胀罐的位置,周围要便于检修。

水泵进出水压力表:

通过其值检测水泵之运行状况是否正常, 同时还可以反馈水系统是否运行正常。

水过滤器:

通常装于水泵入口,用于过滤系统安装过程中的残留的杂质,防止带入水泵或空调蒸发器内。

止回阀:

防止水泵停机,水倒流而产生的液击。

水泵启动控制箱:

是将主机对水泵的控制信号转成启动工作信号,从而实现水泵与主机的联动。

杭桂的机房一体化,就是针对不同的系统,将上述所有相关部件进行专业的整合,进行工厂预制化生产,并在工厂测试出厂,到安装现场只需与主机进行管路连接即可,从而大大提高了系统的可靠性。

自动补水阀:

是减压阀、过滤器、截止阀和止回阀的组合体,可以保持系统压力在一个稳定值,当压力降低时,阀门会自动打开,向系统补水,达到设定压力后,阀门自动关闭,阀内的自带过滤器,可以避免杂质的流入,阀内内置止回阀,可以防止加热系统的热水回流到冷水管路,即使入口压力改变,调压器能保持出口压力的稳定。在紧急情况下或维修系统, 自动补水阀配备手动截止阀,可关闭补水水源。可垂直或水平安装但不可倒置,即塑料旋钮不能在上部,有箭头一侧为进水端。
